CGET istražno bušenje CGET CS14/CS14C jezgrena bušilica

CS14/CS14C SPECIFIKACIJE PERFORMANSE



Dubinski kapacitet jezgra (žičana ili konvencionalna)

Bwireline1540 m(5052 stopa)

Nwireline1200 m(4042 stopa)

H wireline800 m(2695 stopa)

Pwireline475 m(1558 stopa)

* Dubina se bazira na vertikalnoj rupi *

Glavna dizalica

Kapacitet jedne linije: goli bubanj 80 kN (18 000 lb)

Brzina linije: goli bubanj 44 m/min (148 ft/min)

Veličina kabla: 35 m (118 stopa) x 16 mm (10/16 in)



Wireline

Kapacitet: 1830 m (6000 ft) od 4,76 mm (3/16 in) 975 m (3200 ft) od 6,35 mm (1/4 in)

Povlačenje linije: goli bubanj: 11,9 kN (2665 lb) pun bubanj: 3,0 kN (668 lb)

Brzina linije: goli bubanj 114 m/min (374 ft/min) puni bubanj 453 m/min (1486 ft/min)



Jarbol i sistem za napajanje

Hod uvlačenja: 3,5 m (11,5 ft)

Brzine uvlačenja: brze i spore sa varijabilnom kontrolom

Potisak: 59,6 kN (13 390 lb)

Povlačenje: 138 kN (31 020 lb)

Ugao bušenja: 45 do 90 stepeni

Dužina vučne šipke: 6,09 m (20 ft)



Power unit

Proizvođač: Cummins

Model: QSB6,7 Tier III

Zapremina: 6,7 litara 6 cil.

Snaga: 153 kW (208 hp)

Broj obrtaja: 1800

Tip motora: Dizel s turbo punjenjem/poslije hlađenja

Hlađenje: Voda

Električni sistem: 24 V (Alternator 24 V, 95 A)



Hidraulični sistem

Primarna pumpa: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Sekundarna pumpa: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Pomoćna pumpa: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Hlađenje hidrauličnog ulja: vazduh



Brzine glave bušilice i vretena

Snaga: Hidraulični motor – promjenjiva brzina/reverzibilna

Završni pogon: 4 u lančanom pogonu u uljnom kupatilu – omjer 2:5

Vreteno (unutrašnji promjer): 117 mm (4 5/8 in)

Brzina vretena: 117-1300 o/min

Obrtni moment: Max 5113 Nm (3771 ftlb)

Glava sa šarkama: Zamahnite



Opcija za indeksiranje

Radio daljinski, maksimalna brzina 3 km/h

Gusjenica za teške uslove rada, širine 300 mm 6991 1389 01 (v4.1)



Sklop stezne glave

Tip: hidraulički otvoren, oprugom zatvoren

Maksimalni unutrašnji prečnik: 117 mm (4 5/8 in)

Kapacitet držanja: 1 8143 kg (40 000 lb)



Držač štapa

Tip: Hidraulički otvoren, plinski oprug zatvoren

Maksimalni unutrašnji prečnik: 210 mm (8,3 in)

Kapacitet držanja: 13 000 kg (28 660 lb)



Nosači baze za bušenje

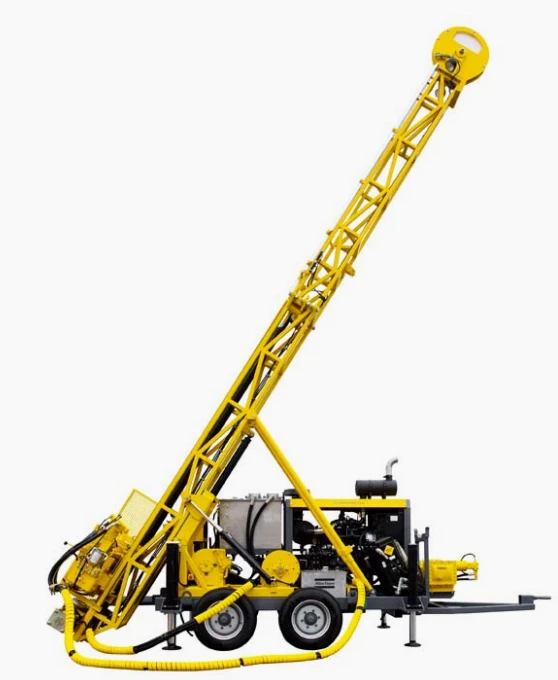

Oprema montirana na prikolicu, četiri točka od 770 mm (30,3 in).

Podrška: 4 hidraulične dizalice

Prečnik jastučića: 200 / 230 mm (7,87 / 9 in)

Dužina putovanja: 550 mm (21,6 in)



Težina

- CS14 uklj. Trido140 i držač štapa: 7000 kg (15 430 lb)

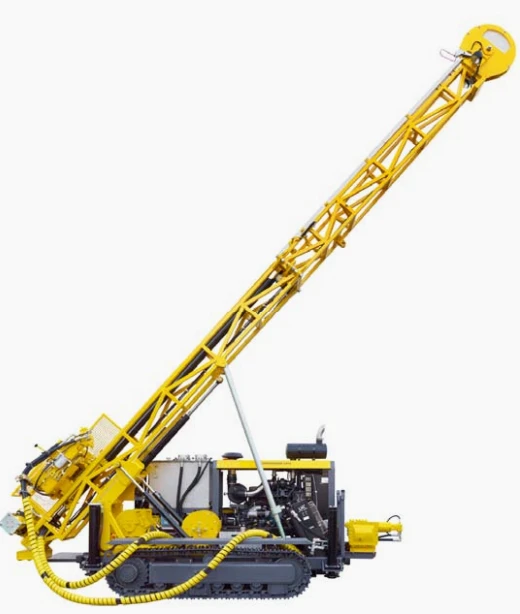

- CS14C (na gusjenicama): 9000 kg (19 800 lb)



Dimenzije (L – W – H)

U transportnom položaju (uklonjen gornji jarbol):

6370 mm (21,45ft) 2200 mm (7,22ft) 2340 mm (7,88ft)



Transport na gradilištu (preklopljen gornji jarbol):

6370 mm (21,45ft) 2550 mm (8,59ft) 2340 mm (7,88ft)



Standardna oprema

-Hidraulični deponij za jarbol

-Hidraulični držač štapa veličine P

-Jabol u dva dela

-4 hidraulične dizalice za nivelisanje

-Veliki točak sa krunom

-Paket za vuču

-Nosite uže na donjem jarbolu

- Spremnik za gorivo 200 l (53 gal)

-Sigurnosni iuvari

-Filter goriva i separator vode

-Pumpa za punjenje rezervoara hidrauličnog ulja

-Hidraulično podizanje jarbola



Opcije

- Pogon montiran na gusjenicama – CS14C

-Hidraulični mikser za blato

-Broj okretaja

-Mjerač protoka vode (max 6,4 MPa)

-Hidraulična pumpa za blato, Trido 140:

maksimalni protok/pritisak: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Sve težine i dimenzije su približne i podložne su promjenama od strane CGET-a
